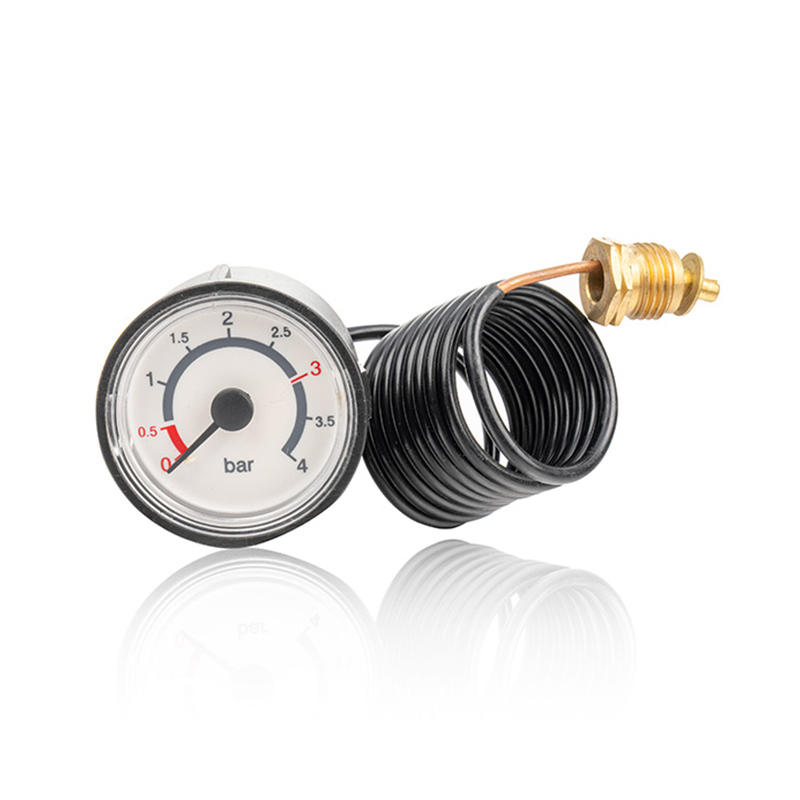

Dans les systèmes de CVC moderne (chauffage, ventilation et climatisation), Thermomètre de pression HVAC , en tant qu'instruments multifonctionnels intégrant la pression et les fonctions de mesure de la température, sont largement utilisés dans divers systèmes de réfrigération. Leur emplacement d'installation a un impact direct sur l'efficacité de fonctionnement du système de réfrigération, les capacités de dépannage et la facilité de maintenance. Une sélection et un placement appropriés du thermomètre de pression HVAC sont cruciaux pour le fonctionnement du système sûr et efficace.
Côté aspiration du compresseur (extrémité à basse pression)
Le côté aspiration du compresseur est l'un des points de surveillance les plus critiques du système de réfrigération. Un thermomètre de pression ici fournit une surveillance en temps réel du réfrigérant à basse pression quittant l'évaporateur. En lisant la pression et la température à cet endroit, la température d'évaporation du réfrigérant peut être estimée, déterminant l'efficacité de transfert de chaleur de l'évaporateur et la disponibilité du réfrigérant.
Pendant la mise en service du système, les techniciens utilisent souvent des lectures à cet endroit pour déterminer si le système connaît une surchauffe, une carence en fluor ou une évaporation incomplète. Il s'agit de la principale source de données pour les diagnostics système.
Côté décharge du compresseur (extrémité à haute pression)
Le côté décharge du compresseur est généralement l'une des zones avec la pression et la température la plus élevée. L'installation d'un thermomètre de pression ici aide à surveiller la pression et la température de condensation du système. Ces données permettent aux techniciens de déterminer si l'échange de chaleur du condenseur fonctionne correctement et s'il existe des problèmes tels que la condensation incomplète, la défaillance du ventilateur du condenseur ou l'eau de refroidissement insuffisante.
De plus, la lecture latérale à haute pression est cruciale pour régler le système de protection du compresseur et peut fournir une base pour le point de consigne d'alarme à haute pression.
Entrée / sortie de l'évaporateur
L'installation de la pression et des thermomètres à la fois à l'entrée et à la sortie de l'évaporateur peut évaluer les performances d'échange de chaleur de l'évaporateur. La comparaison des pressions d'entrée et de sortie avec la température peut déterminer si l'évaporateur est obstrué, givré ou éprouvant une faible efficacité d'évaporation. Cette lecture est particulièrement importante pour les grands systèmes de refroidissement industriel et les refroidisseurs.
De plus, les lectures de pression et de température à la sortie de l'évaporateur sont des paramètres clés pour calculer la surchauffe du système et aider à contrôler l'état de fonctionnement de la soupape d'expansion.
Entrée / sortie du condenseur
L'entrée et la sortie du condenseur sont également des emplacements importants pour l'installation de la pression et des thermomètres. Le réfrigérant gazeux à haute température et haute pression à l'entrée du condenseur doit rapidement libérer la chaleur et se condenser sous forme liquide ici. Des températures élevées de sortie peuvent indiquer une mauvaise dissipation de la chaleur du condenseur, un flux de milieu de refroidissement insuffisant ou une efficacité réduite du ventilateur de refroidissement. La température et la pression à la prise de condenseur peuvent également être utilisées pour déterminer si le sous-refroidissement de condensation est approprié, aidant à optimiser le réglage des dispositifs de limitation.
Accumulateur et soupape pré-expansion
En tant que composant qui stocke un réfrigérant liquide à haute pression, l'accumulateur nécessite généralement un thermomètre de pression à sa sortie (c'est-à-dire avant qu'il entre dans la soupape d'expansion). Ces données sont cruciales pour déterminer l'état de charge du système et le sous-refroidissement.
Dans les systèmes à haute efficacité tels que les systèmes VRF et les refroidisseurs, le contrôle de la température et de la pression dans la section pré-accumulateur a un impact direct sur la réponse à l'économie d'énergie et à la charge de charge du système global.
Distributeur et pipeline pré-branche
Dans les unités multi-splites, les systèmes de refroidisseur modulaire ou les systèmes de climatisation zonés, le thermomètre de pression HVAC indépendant est souvent installé sur les multiples lignes de branche après le distributeur. En comparant les changements de température et de pression dans chaque branche, il est possible de déterminer rapidement s'il existe des problèmes avec une distribution de réfrigérant inégale, un blocage des tuyaux ou des pannes locales.
Cette méthode d'installation facilite la gestion plus raffinée de l'énergie et la surveillance des performances régionales et est une caractéristique commune dans les systèmes d'automatisation des bâtiments.
Près du point d'installation de l'ampoule d'expansion thermostatique (TXV)
Vanne d'expansion thermostatique (TXV), un composant clé contrôlant le débit de réfrigérant vers l'évaporateur, a généralement un thermomètre de pression installé près de son ampoule pour aider à régler et à vérifier la précision du contrôle de surchauffe. Cette lecture est particulièrement critique pour les systèmes nécessitant un contrôle précis de la pression et de la température de l'évaporation, tels que les climatiseurs de précision et l'équipement de refroidissement en laboratoire.
Retour des lignes de retour principal et de retour d'huile
Certains grands systèmes installent également le thermomètre de pression HVAC sur la ligne de retour principale ou de retour d'huile du compresseur pour surveiller l'état de retour d'huile du système et l'efficacité du séparateur de gaz d'huile. Ceci est crucial pour maintenir la lubrification du compresseur et prolonger la durée de vie de l'équipement.
